THWT40F10028C8E
产品介绍
产品介绍
THWT40F10028C8E是通合公司专为欧洲市场开发的一款高效率、高功率密度的直流充电模块。产品符合IEC 61851及IEC 60664等相关标准，电磁兼容特性符合Class B。
产品特点
1、宽恒功率范围：300-1000V。
2、超低的待机功耗：＜13W。
3、超低的谐波电流：THD≤5%。
4、超宽的工作温度范围：-40~+75℃。
5、超宽的电压输入范围：380V±25%。
6、超高的转化效率：峰值效率≥96% 。
参数性能
| 交流输入 | 输入电压 | 额定电压380VAC；三相无中线；工作范围285-475VAC |
| 输入频率 | 50±5Hz | |
| 输入功率因数 | ≥0.99 | |
| 输入过压保护 | 490±10VAC | |
| 输入欠压保护 | 270±10VAC | |
| 直流输出 | 输出额定功率 | 40kW |
| 输出电压范围 | 50~1000VDC | |
| 输出电流范围 | 0.5~134A | |
| 输出恒功率区间 | 输出300-1000VDC时，输出恒功率40kW | |
| 峰值效率 | ≥96% | |
| 软启动时间 | 3~8S | |
| 短路保护 | 自行回卷保护 | |
| 稳压精度 | ≤±0.5 | |
| THD | ≤5% | |
| 稳流精度 | ≤±1% | |
| 均流不平衡度 | ≤±5% | |
| 工作环境 | 工作温度 | -40℃~+75℃ |
| 相对湿度 | ≤95%无凝露 | |
| 海拔高度 | ≤2000m，2000m以上考虑降额 | |
| 产品特性 | 散热方式 | 风冷 |
| 待机功耗 | ＜13W | |
| 通讯总线协议 | CAN | |
| 地址设置 | 数码屏显示、按键操作 | |
| 模块尺寸（不含把手） | 长*宽*高：437.5mm*300mm*84mm | |
| 重量 | ≤20kg | |
| MTBF | 500000小时 |

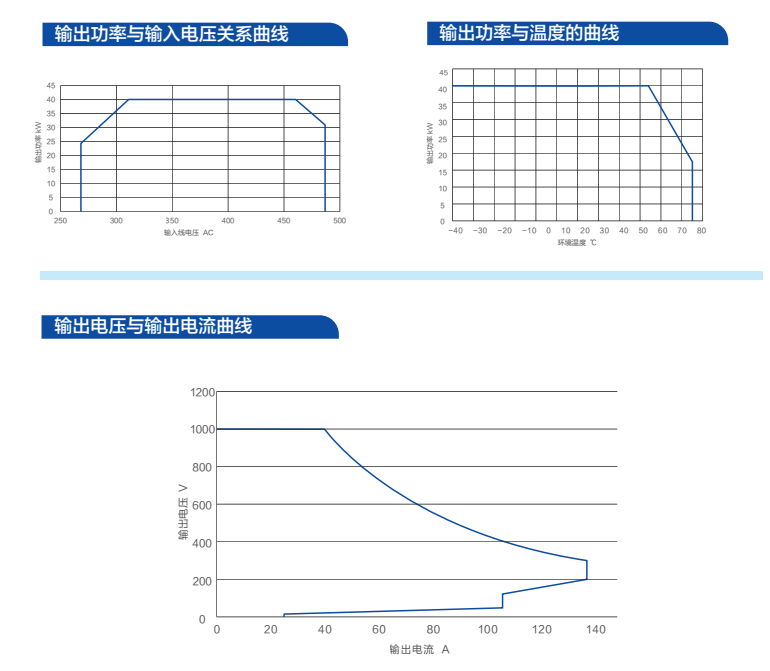

曲线图
