TH30F10025C7

随着新能源汽车产业的发展,为了提升充电速度,提升电池电压是当前的大势所趋。通合科技开发的TH30F10025C7直流充电模块,输出电压可达1000V,且在250-1000V范围内恒功率30kW。采用三风机设计,产品散热能力强,可靠性高。
产品咨询电话:0311-66577110
TH30F10025C7
产品介绍

产品介绍

随着新能源汽车产业的发展,为了提升充电速度,提升电池电压是当前的大势所趋。通合科技开发的TH30F10025C7直流充电模块,输出电压可达1000V,且在250-1000V范围内恒功率30kW。采用三风机设计,产品散热能力强,可靠性高。

产品特点

1、宽恒功率范围250-1000V。
2、超低的待机功耗,<12W。
3、超低的谐波电流,THD≤4%
4、超宽的工作温度范围,-40~75℃。
5、超宽的电压输入范围,380V±25%。
6、超高的转化效率,峰值效率≥96%。

参数性能

交流输入 输入电压 额定电压380VAC;三相无中线;工作范围285-475VAC
输入频率 50±5Hz
输入功率因数 ≥0.99
输入过压保护 495±5VAC
输入欠压保护 270±5VAC
直流输出 输出额定功率 30kW
输出电压范围 150~1000VDC
输出电流范围 2~120A
输出恒功率区间 输出250-1000VDC时,输出恒功率30kW
峰值效率 ≥96%
软启动时间 3~8S
短路保护 自行回卷保护
稳压精度 ≤±0.5
THD ≤5%
稳流精度 ≤±1%
均流不平衡度 ≤±5%
工作环境 工作温度 -40℃~+75℃
相对湿度 ≤95%无凝露
海拔高度 ≤2000m,2000m以上考虑降额
产品特性 散热方式 风冷
待机功耗 <12W
通讯总线协议 CAN
地址设置 二进制拨码
模块尺寸(不含把手) 长*宽*高:437.5mm*300mm*84mm
重量 ≤15kg
MTBF 500000小时

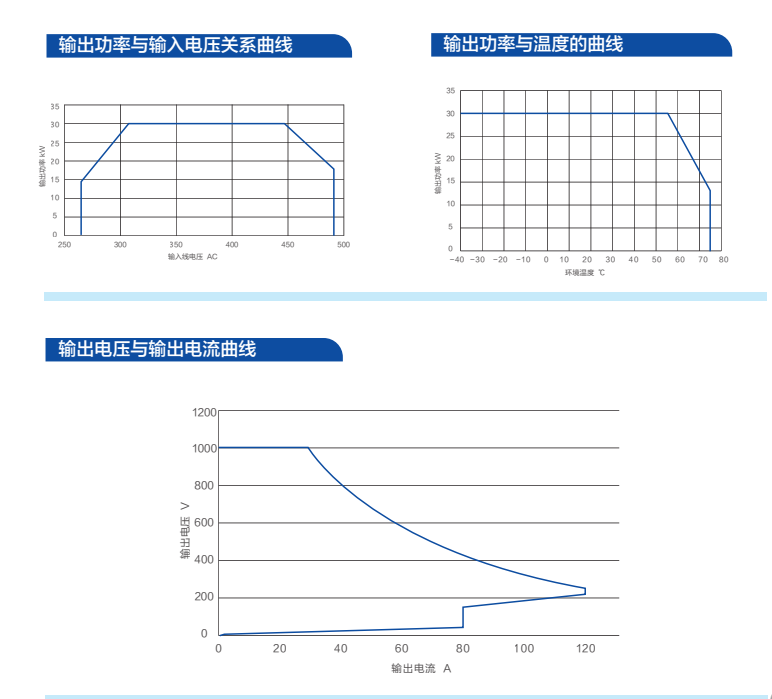

曲线图
